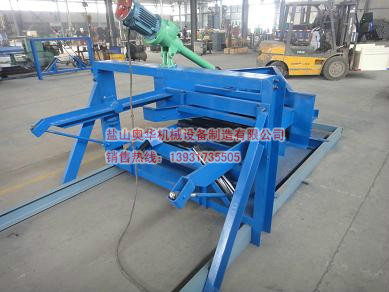

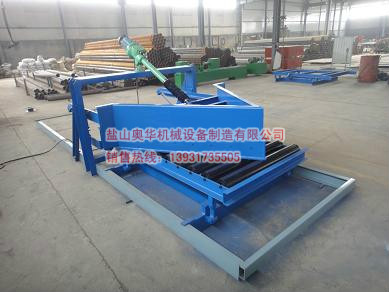

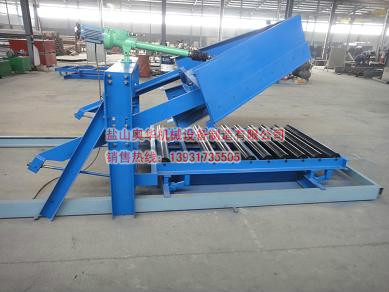

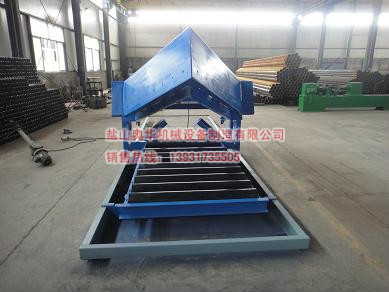

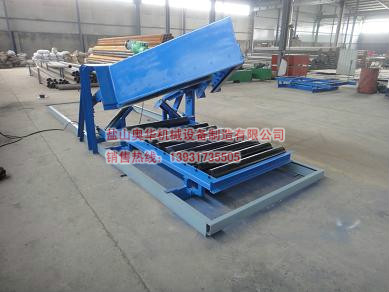

AHF系列可變槽角電動犁式卸料器是我公司開發的產品，它機構簡潔，緊湊可靠。機架結構和犁頭控制狀態都成三角形狀態，強度高，特別適用帶速高、運量大的輸送機。主要轉動受力部件裝有軸承，運行平穩、省力。既可就地操作，又可遠程控制。是帶式輸送機中途卸料的理想設備。

工作原理為：

1、推桿縮回，拉動卸料犁頭升起，卸料犁頭的副犁柄同時動作放下托輥架，托輥高

度處在輸送機正常段中托輥的相同高度，調角度托輥受壓成槽形狀，與輸送機正常段

槽角相同，膠帶正常運行。

2、推桿伸出，放下卸料犁頭，卸料犁頭的副犁柄同時動作拉起托輥架。托輥高度達到輸送機理論高度，膠帶和調角度托輥展平，卸料犁頭與膠帶接觸，輸送機完成卸料。

其特點為：

1、推桿直接控制卸料犁頭，定位準確。

2、卸料犁頭與機架通過軸承連接，起落平穩、省力。

3、托輥架起落動力由犁頭傳遞，與卸料犁頭的配合更協調、精確。

4、卸料器犁頭和托輥架的升降可以互相借力，托輥架上升時的上升力由卸料犁頭的

下落重力抵消一部分；卸料犁頭提升時提升力由托輥架的下落重力抵消一部分。因此

可以有效的減輕推桿的負擔，延長壽命。

5、本卸料器犁頭座高度可以獨立調節，使犁頭的調整更方便、可靠。

6、 整套裝置安裝在輸送機中間架上，可以焊接安裝，也可以用螺栓固定安裝。安

裝、調試十分方便、快捷。

7、犁頭和托輥架上下位置都有控制，重復精確。

8、卸料器犁刀可以更換，這樣就節約了使用費用。犁刀設計有橡膠犁刀、聚氨酯犁

刀和復合高耐磨鋼制犁刀。用戶可以根據需要選用。

本結構電動犁式卸料器可以適應單側、雙側卸料器?？梢园从脩粢笤O計非標形式的卸料器。

本結構卸料器為公司專利產品，專利號：ZL 2012 2 0490221.8
